Jumat, 07 Juni 2013

Laporan 6

LAPORAN UJIAN PRAKTEK SEMESTER II

LAPORAN UJIAN PRAKTEK SEMESTER II
MEMBUAT COUNTER UP

NAMA : VIVI MELINA SARI, NIS : 9277
SMK BINAWIYATA SRAGEN
  1. TUJUAN :
    Setelah selesai praktek diharapkan siswa mampu :
    1. Merencanakan kebutuhan bahan dan alat untuk merakit counter up
    2. Memasang komponen di papan rangkaian
    3. Melakukan pengawatan rangkain counter up
    4. Menguji hasil rakitan dengan prosedur yang benar

  2. Alat dan Bahan :
    1. Alat :
      • Protoboard
      • Tang pengupas
      • Tang cucut
      • Avometer
      • Logic Probe
      • Cu er
    2. Bahan :
      • IC 7490
      • IC 7447
      • 7 Segment CA
      • Resistor 100 Ω
      • Kabel
  3. Keselamatan Kerja :
    1. Berdo'anlah sebelum praktek
    2. Pakailah seragam kerja yang benar
    3. Hati-hati dengan tegangan tinggi
    4. Jangan masukan arus listrik ke rangkain sebelum mendapat izin
    5. Hati-hati saat memasang IC di protoboard
  4. Prosedur Kerja :
    1. Pastikan alat dan bahan siap digunakan
    2. Pahami gambar kerja
    3. Pasang komponen ke rangkain (protoboard) dengan kuat
    4. Kupas kabel penghubung pada ujung + 8 mm
    5. Usahan ujung kabel penghubung yang telah terkupas dalam keadaan lurus
    6. Beri nama IC 7490 (IC1) dan IC 7447 (IC2)
    7. Mulailah menghubungkan dari kaki ke...
    8. Kaki 5 IC1 ke (+) dan kaki 10 ke (-)
    9. Kaki 16 IC2 ke (+) dan kaki 8 ke (-)
    10. Kaki 2,3,6 dan 7 IC1 ke (-)
    11. Kaki 1 ke kaki 12 IC1
    12. Kaki 12 IC1 ke 7 IC2
    13. Kaki 9 IC1 ke 1 IC2
    14. Kaki 8 IC1 ke 2 IC2
    15. Kaki 11 ic1 KE 6 ic2
    16. Kaki 13 IC2 ke a 7segment
    17. Kaki 12 IC2 ke b 7segment
    18. Kaki 11 IC2 ke c 7segment
    19. Kaki 10 IC2 ke d 7segment
    20. Kaki 9 IC2 ke e 7segment
    21. Kaki 15 IC2 ke f 7segment
    22. Kaki 14 IC2 ke g 7segment
    23. Kaki tengah 7segment ke R 100 Ω ke (+)
    24. Periksa rangkain dan pengawatan pastikan sudah benar
    25. Nilaikan pada penguji
    26. Lakukan uji coba rangkain dengan tegangan 5VDC (jangan sampai terbalik polaritasnya)
    27. Masukan input kaki 14 IC1 dari clock
    28. Tunjukkan pada penguji untuk dinilai

  5. Gambar kerja :
    1. Gamabr layout IC1 7490
      IC 7490

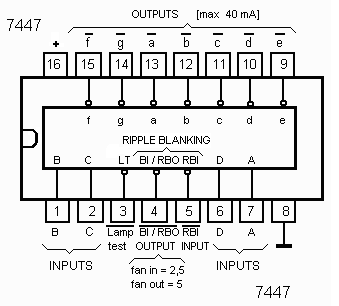

    2. Gambar layout IC2 7447
      IC 7447
    3. Gambar layout 7segment CA (Common Anoda)
      7Segment CA
  6. Unsur yang dinilai :
    1. Kerapian memasang komponen
    2. Kerapian dalam pengawatan
    3. Kebenaran rangkaian
    4. Kecepatan melaksanakan praktek ( waktu )
    5. Sikap kerja
Diposting oleh di Tidak ada komentar:

Laporan 5

LAPORAN PRAKTEK 5

LAPORAN PRAKTEK 5
MEMBUAT RANGKAIAN JAM DIGITAL SEDERHANA

NAMA : VIVI MELINA SARI, NIS : 9277
SMK BINAWIYATA SRAGEN

    1. TUJUAN :
      Setelah selesai praktek siswa diharap dapat :
      • Menjelaskan kebutuhan bahan rangkain jam digital sederhana
      • Merakit komponen untuk membuat jam digital sederhana
      • Menjelaskan cara kerja rangkaian jam digital sederhana
    2. ALAT DAN BAHAN :
      1. Alat :
        • Protoboard
        • Tang pengupas
        • Tang cucut
      2. Bahan :
        • IC 7447
        • IC 7490
        • 7 Segment CA
        • Lampu LED
        • Clock
    3. KESELAMATAN KERJA :
      1. Berdo'alah sebelum praktek
      2. Pakailah seragam kerja yang benar
      3. Hati-hati dengan tegangan tinggi
      4. Hati-hati saat memasang IC pada protoboard
      5. Jangan masukkan arus listrik ke rangkain sebelum mendapat izin dari intruktur
      6. Rakitlah sesuai prosedur yang benar
      7. Jangan bersendau gurau saat praktek
    4. PROSEDUR KERJA :
      1. Memastikan alat dan bahan siap digunakan
      2. Memasang komponen di protoboard
      3. Melakukan pengawatan sesuai dengan gambar kerja
      4. Meneliti hasil rakitan sebelum diberi catu daya
      5. Memeriksa hasil rakitan pada instruktur
      6. Melakukan uji coba rangkain dengan catu daya
      7. Mengamati kerja rangkaian
      8. Menyimpulkan hasil praktek


    5. GAMBAR KERJA :
      JAM DIGITAL SEDERHANA
Diposting oleh di Tidak ada komentar:

Laporan 4

LAPORAN PRAKTEK 4

LAPORAN PRAKTEK 4
MEMBUAT RANGKAIAN COUNTER DOWN

NAMA : VIVI MELINA SARI, NIS : 9277
SMK BINAWIYATA SRAGEN

    1. TUJUAN :
      Setelah selesai praktek diharapkan siswa dapat :
      1. Merencanakan kebutuhan alat dan bahan untuk merakit counter up
      2. Memasang komponen di ppapan rangkaian
      3. Melakukan pengawatan rangkain counter up
      4. Menguji hasil rakitan dengan prosedur yang benar
    2. ALAT DAN BAHAN :
      1. ALat :
        • Protoboard
        • Tang pengupas
        • Tang cucut
        • Avometer
      2. Bahan :
        • IC 7473
        • 7 Segment
        • Resistor 100 Ω
        • Lampu LED
        • Clock
    3. KESELAMATAN KERJA :
      1. Berdo'alah sebelum praktek
      2. Pakailah seragam kerja yang benar
      3. Hati-hati dengan tegangan tinggi
      4. Hati-hati saat memasang IC pada protoboard
      5. Jangan masukkan arus listrik ke rangkain sebelum mendapat ijin dari intruktur
      6. Rakitlah sesuai prosedur yang benar
      7. Jangan bersendau gurau saat praktek
    4. PROSEDUR KERJA :
      1. Memastikan alat dan bahan siap digunakan
      2. Memasang komponen di protoboard
      3. Melakukan pengawatan sesuai dengan gambar kerja
      4. Meneliti hasil rakitan sebelum diberi catu daya
      5. Memeriksa hasil rakitan pada instruktur
      6. Melakukan uji coba rangkain dengan catu daya
      7. Mengamati kerja rangkaian
      8. Menyimpulkan hasil praktek


    5. GAMBAR KERJA :

      RANGKAIAN COUNTER DOWN
    6. KESIMPULAN :
      Pada rangkaian counter up 7segment akan menunjukkan angka dari 0,F,E,D,C,B,A,9,8,7,6,5,4,3,2,1 dan akan kembali ke 0 lagi
Diposting oleh di Tidak ada komentar:

Laporan 3

LAPORAN PRAKTEK 3

LAPORAN PRAKTEK 3
MEMBUAT RANGKAIAN COUNTER UP

NAMA : VIVI MELINA SARI, NIS : 9277
SMK BINAWIYATA SRAGEN

    1. TUJUAN :
      Setelah selesai praktek diharapkan siswa dapat :
      1. Merencanakan kebutuhan alat dan bahan untuk merakit counter up
      2. Memasang komponen di ppapan rangkaian
      3. Melakukan pengawatan rangkain counter up
      4. Menguji hasil rakitan dengan prosedur yang benar
    2. Alat dan Bahan :
      1. ALat :
        • Protoboard
        • Tang pengupas
        • Tang cucut
        • Avometer
      2. Bahan :
        • IC 7473
        • 7 Segment
        • Resistor 100 Ω
        • Lampu LED
        • Clock
    3. Keselamatan kerja :
      1. Berdo'alah sebelum praktek
      2. Pakailah seragam kerja yang benar
      3. Hati-hati dengan tegangan tinggi
      4. Hati-hati saat memasang IC pada protoboard
      5. Jangan masukan arus listrik ke rangkain sebelum mendapat ijin dari intruktur
      6. Rakitlah sesuai prosedur yang benar
      7. Jangan bersendau gurau saat praktek
    4. Prosedur kerja :
      1. Memastikan alat dan bahan siap digunakan
      2. Memasang komponen di protoboard
      3. Melakukan pengawatan sesuai dengan gambar kerja
      4. Meneliti hasil rakitan sebelum diberi catu daya
      5. Memeriksa hasil rakitan pada instruktur
      6. Melakukan uji coba rangkain dengan catu daya
      7. Mengamati kerja rangkaian
      8. Menyimpulkan hasil praktek


    5. Gambar kerja :
      RANGKAIAN COUNTER UP


    6. Kesimpulan :
      Pada rangkaian counter up 7segment akan menunjukkan angka dari 0,1,2,3,4,5,6,7,8,9,A,B,C,D,E,F dan akan kembali ke 0 lagi
Diposting oleh di Tidak ada komentar:

Laporan 2

LAPORAN PRAKTEK 2

LAPORAN PRAKTEK 2
RANGKAIAN PEMBANGKIT PULSA DENGAN 1C NE 555

NAMA : VIVI MELINA SARI, NIS : 9277
SMK BINAWIYATA SRAGEN
  1. TUJUAN :
    Setelah selesai praktek diharapkan siswa dapat trampil :
    • Menjelaskan kebutuhan bahan pembamgkit pulsa
    • Merakit komponen untuk pembangkit pulsa
    • Menjelaskan cara kerja rangkaian pembangkit pulsa

  2. ALAT DAN BAHAN :
    1. Alat :
      • Protoboard
      • Tang pengupas
      • Tang potong
      • Power Supply 5VDC
      • Logic Probe
    2. Bahan :
      • IC NE 555
      • Resistor 1 kΩ
      • Resistor 270 kΩ
      • Resistor 150 kΩ
      • Electrolit Condensator (Elco) 4,7 uF/16V
      • Kondensator Keramik 103 (10N)
      • Lampu LED
      • Kabel secukupnya

  3. DASAR TEORI :

    IC NE 555


    NE 555 disusun dari pembandingan tegangan,flip-flop dan transistor untuk pengosongan. Susunan ini sangat sederhana,tetapi sangat bagus.Tiga buah resistor berada didalam dengan hubungan seri dan tegangan catu daya(VCC) dibagi menjadi 3. Susunan ini merupakan titik sangat menyenangkan. Dengan 1/3 tegangan catu daya dikenakan pada terminal masukan dari pembanding/comparator (COMP2). Ketika tegangan pada terminal trigger (TRIGGER) kurang dari 1/3 dari tegangan catu daya, terminal S dari the flip-flop (FF) menjadi level tinggi (H) dan FF adalah set (berada pada nilai yang diharaapkan). Ketika tegangan tertinggi-sentuh (threshold) terminal (THRESHOLD) lebih 2/3 dari tegangan catu daya, terminal R dari sebuah FF menjadi level H dan si FF berada reset.

  4. PROSEDUR KERJA :
    1. Memastikan alat dan bahan siap digunakan
    2. Memasang komponen di protoboard
    3. Melakukan pengawatan sesuai dengan gambar kerja
    4. Meneliti hasil rakitan sebelum diberi catu daya
    5. Memeriksa hasil rakitan pada instruktur
    6. melakukan uji coba rangkain dengan catu daya
    7. Mengamati kerja rangkaian
    8. Mengganti nilai R dan mengamati nyala lampu LED
    9. Menyimpulkan hasil praktek


  5. GAMBAR KERJA :

    RANGKAIAN PEMBANGKIT PULSA DENGAN IC NE 555

  6. KESIMPULAN :

    1. Pada perubahan R semakin besar nyala lampu semakin lambat dan semakin kecil lampu menyala sebaliknya.
    2. Pada perubahn C semakin besar nyala lampu semakin lambat dan semakin kecil nyala lampu semakin cepat.
    3. Rumus frekuensi=> f=1,44/(R1+2)x(R1+R2)xC
    4. t1= 0,693 x (R1+R2) x C
    5. t2= 0,693 x R2 x C
    6. 1 Gelombang = t1+ t2
Diposting oleh di Tidak ada komentar:
